电池保护板爆炸预防办法

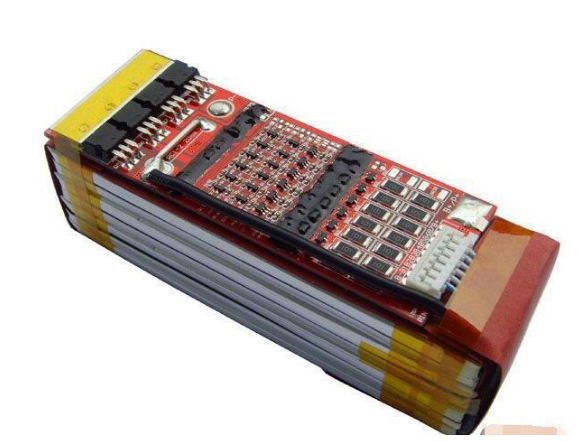

锂电池具有高电池单体电压、高比能量和高能量密度，是当前比能量最高的电池。但正是因为锂电池的能量密度比较高，当发生误用或滥用时，将会引起安全事故。而电池保护板能够解决这一问题。当电池处在充电过压或者是放电欠压的情况下，电池保护板能够自动切断充放电回路，其电量均衡的功能能够保证单节电池的压差维持在一个很小的范围内。此外，还具有过温、过流、剩余电量估测等功能。

电池保护板系统硬件构成:MCU模块、检测模块、均衡模块。

 1、电池保护板的MCU模块 MCU是系统控制的核心。本文采用的MCU是M68HC08系列的GZ16型号的单片机。该系列所有的MCU均采用增强型M68HC08中央处理器(CP08)。该单片机具有以下特性：

 (1)8MHz内部总线频率;

(2)16KB的内置FLASH存储器;

(3)2个16位定时器接口模块;

(4)支持1MHz～8MHz晶振的时钟发生器;

(5)增强型串行通信接口(ESCI)模块。

 2、电池保护板的检测模块 检测模块中将对电压检测、电流检测和温度检测模块分别进行介绍。

(1)电压检测模块 本系统中，单片机将对电池组的整体电压和单节电压进行检测。对于电池组整体电压的检测有2种方法：

(1)采用专用的电压检测模块，如霍尔电压传感器;(2)采用精密电阻构建电阻分压电路。采用专用的电压检测模块成本较高，而且还需要特定的电源，过程比较复杂。所以采用分压的电路进行检测。10串锰酸锂电池组电压变化的范围是28V～42V。采用3.9M?赘和300k?赘的电阻进行分压，采集出来的电压信号的变化范围是2V～3V，所对应的AD转换结果为409和*。 对于单体电池的检测，主要采用飞电容技术。

(2)电流采样电路 电流采样时，电池管理系统中的参数是电池过流保护的重要依据。本系统中电流采样电路如图2所示。当电池放电时，用康铜丝对电流信号进行检测，将检测到的电压信号经过差模放大器的放大，变为0～5V的电压信号送至单片机。如果放电的电流过大，单片机检测到的电压信号比较大，就会驱动三极管动作，改变MOS管栅极电压，关断放电的回路。比如，对于36V的锰酸锂电池来说，设定其保护电流是60A。康铜丝的电阻是5mΩ左右。当电流达到60A时，康铜丝的电压达300mV左右。为提高精度，将电压通过放大器放大10倍送至单片机检测。

电阻温度特性可以近似地用下式来表示：

 3、电池保护板的均衡模块 电池组常用的均衡方法有分流法、飞速电容均衡充电法、电感能量传递方法等。在本系统中，需要较多的I/O口驱动开关管，而单片机的I/O口有限，所以采取整充转单充的充电均衡方法。原理图如图3所示。Q4是控制电池组整充的开关，Q2、Q3、Q5是控制单节电池充电的开关。以10节锰酸锂电池组为例，变压器主线圈两端电压为42V，副线圈电压为电池的额定电压4.2V。刚开始Q4导通，Q2、Q3、Q5截止，单节电池的电压不断升高，当检测到某一节电池的电压达到额定电压4.2V以后，电压检测芯片发出驱动信号，关闭Q4，打开Q2、Q3、Q5，整个系统进入单充阶段，未充满的电池继续充电，以达到额定电压的电池保持额定电压不变。经测试，电压差值不会超过50mV。 2SOC电量检测 在锂离子电池管理系统中，常用的SOC计算方法有开路电压法、库伦计算法、阻抗测量法、综合查表法。

 (1)开路电压法是最简单的测量方法，主要根据电池开路电压的大小判断SOC的大小。由电池的工作特性可知，电池的开路电压与电池的剩余容量存在着一定的对应关系。

 (2)库仑计算法是通过测量电池的充电和放电电流，将电流值与时间值的乘积进行积分后计算得到电池充进的电量和放出的电量，并以此来估计SOC的值。

 (3)阻抗测量法是利用电池的内阻和荷电状态SOC之间一定的线性关系，通过测出电池的电压、电流参数计算出电池的内阻，从而得到SOC的估计值。

 (4)综合查表法中电池的剩余容量SOC与电池的电压、电流、温度等参数是密切相关的。通过设置一个相关表，输入电压、电流、温度等参数就可以查询得到电池的剩余容量值。 电池保护板从电路的集成度、成本、所选MCU的性能方面考虑，采用了软件编程的方法。智能逻辑的编程设定，能够很好地做到预防电池保护板爆炸的事故。
