锂离子电池电解液

到目前为止，能够满足实用电池要求的聚合物或无机固体电解质仍十分有限。锂离子电池的电解液是有机溶剂和无机盐构成的，采用LiPFs的乙烯碳酸脂(EC)、丙烯碳酸脂(PC)和低粘度二乙基碳酸脂(DEC)等烷基碳酸脂搭配的混合溶剂体系。

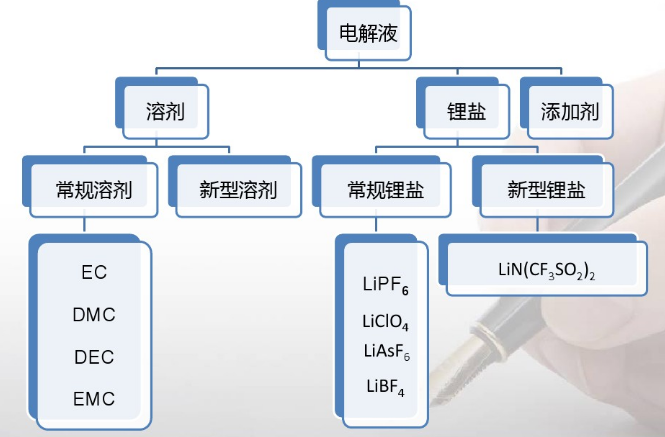

锂离子电池电解液成分构架

 锂离子电池电解液性能要求 离子电导率：良好的离子导电性，电导率要达到10¯³﹣2×10﹣³S/cm数量级 离子迁移数：较理想的锂离子迁移数应该接近于

1 稳定性：热稳定性、化学稳定性、0-5V的电化学稳定窗口可生产性安全性

 安全性：高温时有效阻断电池 机械强度：可生产性 室温电导率平均约为-1×103s/cm，比水溶液电解质低近两个数量级。因此，为了使商品锂离子电池能在较高电流下充、放电，电极必须很薄，以增加电极的总面积，降低电极的实际工作电流密度。 电解质的作用是在电池内部正负极之间形成良好的离子导电通道。水溶液、有机溶液、聚合物、熔盐或固体物质，均可以作为电解质。

水溶液是目前应用最广泛的电解质。

 有机电解液电池的输出功率比较低。 使用熔融无机盐作为电解质仅在高温下使用。

 常规无机阴离子导电盐主要有：LiClO4、LiAsF6、LiBF4、LiPF4这四类。

 在DMC电解液体系中，几种电解液锂盐的氧化电位的顺序：LiPF6>LiBF4>LiAsF6>LiClO4 在EC/DMC电解液体系中电导率的变化规律：LiAsF6=LiPF6>LiClO4>LiBF4LiCIO4由于高价态的氯存在，本身是一种强氧化剂，会导致安全性问题而未能商业化。 LiBF4其电解液的电导率相对较低，可以做添加剂使用。

 LiAsF6电解液具有高电导率，但是As有毒，对环境有害，因而限制了其应用。

LiPFs相对于其他无机锂盐，热稳定性不佳，室温80℃就可能发生分解。但由于氧化电位和电导率高，因此作为主要的商用锂盐。

 常规溶剂的性质： EC是目前电解液的重要组成成分，具有良好的成膜性，其介电常数最高，可以充分溶解锂盐，对提高电解液的电导率非常有利。但是EC的熔点为36.4℃，沸点为238℃，黏度偏高，不利于在低温条件下使用。

 EMC可以提高电解液的低温电导率及电池的低温性能。 GBL的熔点为-43.5℃，沸点为204℃，还原产物一般是V-烷氧基-β-酮酯，产生的气体少，对电池的安全性能有利。 EA的凝固点最低，且黏度较小，因此能显著提高电解液的低温性能。
