锂电池保护板原理
发布人：Jay
发布时间：2019-09-05
浏览次数：1648
导读：本文主要介绍锂电池保护板原理。

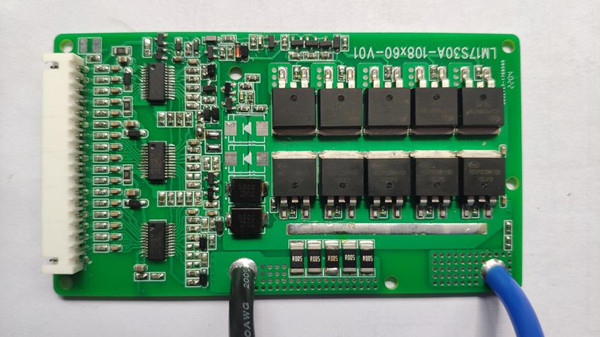

1、锂电池保护板
顾名思义，锂电池保护板就是保护锂电池而存在的一块电路板，其作用就是保护电池不过放、不过充、不过流、不过温、不短路等。保证电池之间的差异在一定的范围。改善电池的充电效果。
2、锂电池保护板核心部件
保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。
3、锂电池保护板原理
锂电池的保护功能通常由保护电路板和PTC协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。
锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件NTC、ID存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻（数十毫秒）控制MOS开关关断，保护电芯的安全。NTC是Negative temperaturecoefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反应、控制内部中断而停止充放电。
以上就是低温电池厂家格瑞普为大家带来的锂电池保护板原理介绍。
