电池组管理系统原理框架

发布人：Jay 发布时间：2021-08-11 浏览次数：5532

电池组管理系统主要由充电模块、数据采集模块（包括电压，电流，温度数据采集）、均衡模块、电量计算模块、数据显示模块和存储通信模块组成。

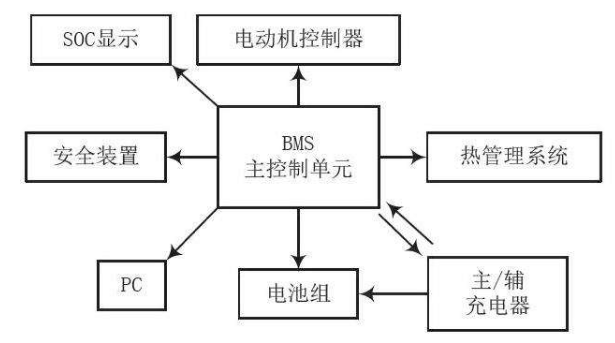

电池组管理系统原理框架

电池组管理系统（BMS）涉及微电脑技术及检测等技术，实施动态地监控电池单元及电池组的运行状态，能够准确地计算电池的剩余电量，对电池实施充放电保护，促使其处在最佳工作状态，降低运行成本，提高使用寿命。

电池组管理系统结构采用模块化、分布式的设计，系统包含2级的控制结构，即本地测量模块与中央处理模块。其中，中央处理模块主要的功能为利用RS232接口和上位机实施通信，以CAN总线网络形式进行和本地测量模块连通；本地测量模块主要的功能为数据采集（主要为温度、电流及电压的数据采集），充放电控制，电量测量，单个电池均衡及利用CAN总线技术与中央处理模块通信等。

电池组管理系统中数据采集模块负责采集电池的各种状态参数，如电流、电压、温度；充电控制模块按预充、恒流充电和恒压充电三个阶段进行自动充电，并根据采集的数据对充放电过程进行控制；均衡模块在适当的时候通过15W的开关电源对单个电池进行均衡充电，使电池组中的电池更加均衡一致；电量估测单元主要是分析采集过来的状态参数并根据研究试验得出的电量估测算法，对电池的当前电量进行估测；数据显示单元采用图文液晶显示屏，可显示各节电池电压，充放电电流，剩余电量，电池温度和充电时间；存储通信单元通过存储芯片定时把充放电信息（电压，电流，充放电时间等）存储起来，可通过串口与电脑通信，在电脑上显示充放电信息。
