高倍率电芯测试方法及要求

1、高倍率电芯初始性能测试

电池在25±5℃条件下以1.0CmA恒流放电至3.0V，完全充电后，搁置2小时，目测电池的外观，测量电池的尺寸、开路电压及内阻，测试结束后，进行3次1.0CmA循环(放电;完全充电、放电;完全充电、放电;50%充电或完全充电)，测试第3周放电容量、中值电压，具体要求见表：

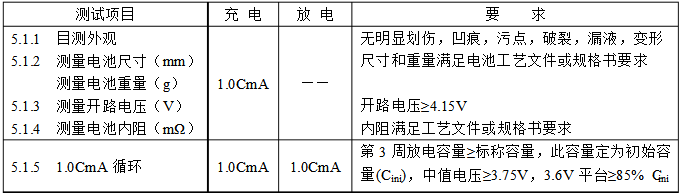

高倍率电芯初始性能测试要求表

注：如果第3周高倍率电池放电容量异常，容量低于第2周放电容量1%，则取第2周容量作为初始容量，下同。

2、高倍率电芯放电性能测试

(1)不同标称倍率的电池适用的测试标准

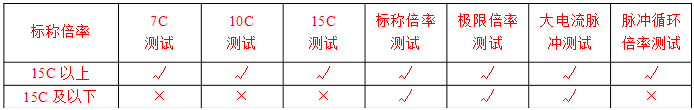

不同标称倍率、结构体系的电池适用的测试标准参数表：

备注：

1)25C及以上须进行脉冲循环倍率测试;

2)15C测试标准一般适用于配组过程;也可以替代7C或10C标准作为电池倍率性能判定标准;

3)极限倍率测试及大电流脉冲测试一般适用于有必要的测试过程，不参与常规检测。

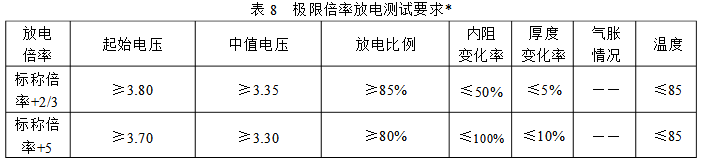

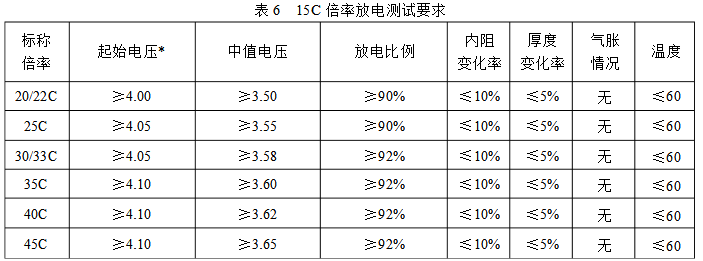

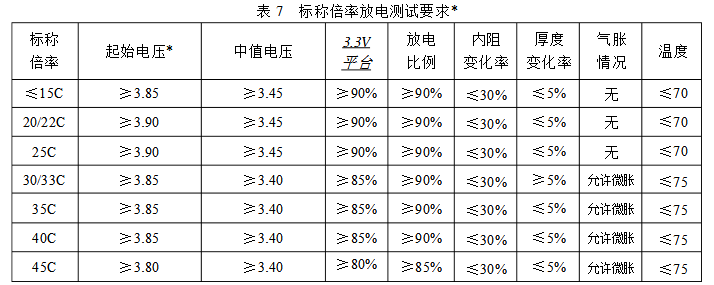

(2)倍率测试方法及标准

在环境温度25±5℃的条件下完全充电后，进行1.0CmA放电及7CmA/10CmA/15CmA/标称倍率/

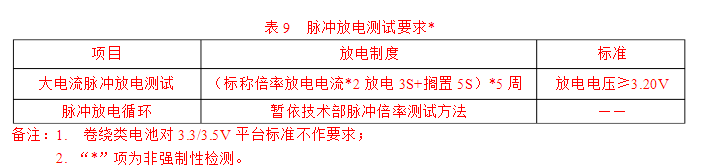

(标称倍率+m)/大电流脉冲测试/脉冲倍率放电测试，具体要求见表下表：

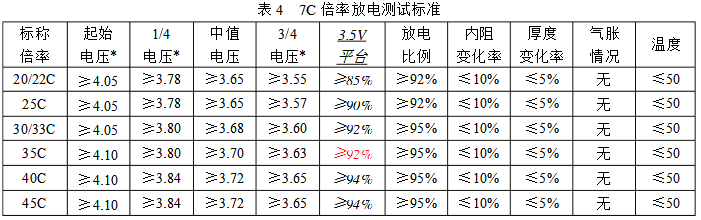

7C倍率放电测试标准

(3)不同温度放电性能

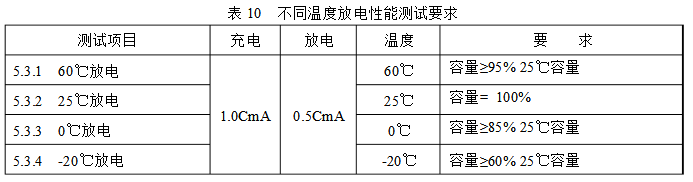

电池在环境温度25±5℃的条件下完全充电，然后在30分钟内冷却或加热到测试温度。放电前电池在此温度下保持3小时，做完一个温度实验后，电池在25±5℃的条件下放置2小时然后进行充电，具体要求见下表：

(4)循环性能

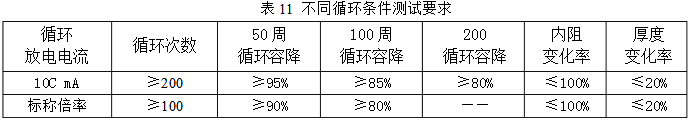

电池在环境温度25±5℃的条件下完全充电后，搁置10min，10.0CmA或标称倍率电流放电至3.0V，搁置10min，重复上述步骤进行循环，直至电池放电容量连续两次≤80%第3周放电容量。

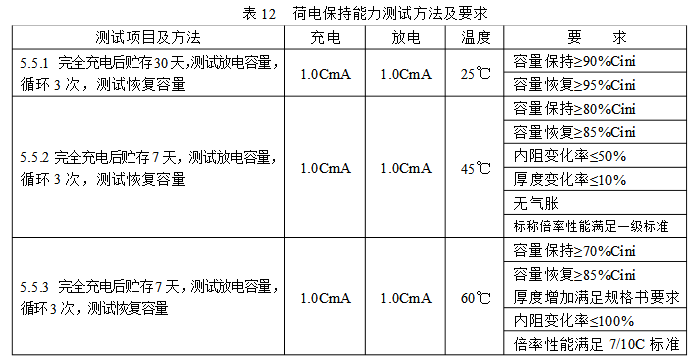

(5)荷电保持能力测试方法及要求见表：

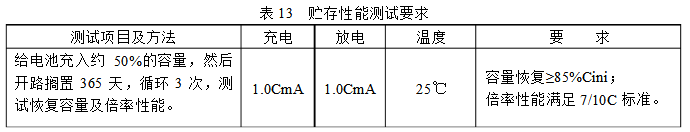

(6)高倍率电芯贮存性能测试方法及要求见表：
