聚合物锂电池电芯结构图解

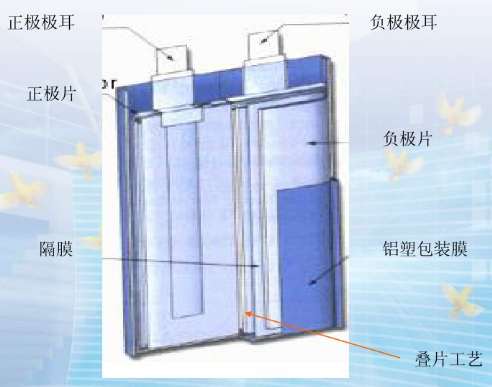

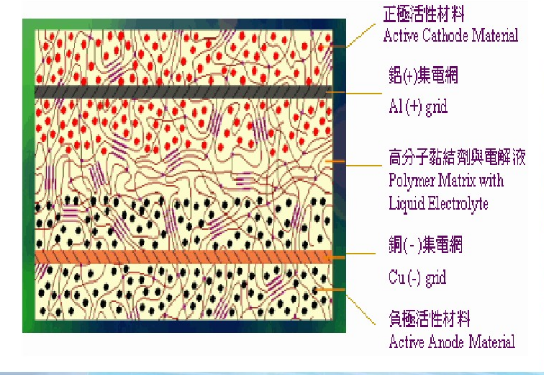

聚合物锂电池电芯主要有正负极极片，隔膜，极耳，包装膜和电解液组成，每个部分都有自己的功能作用。

1、正极极片：将正极材料涂覆在铝箔上，然后冲压成型。

2、负极极片：将负极材料涂覆在铜箔上，然后冲压成型。

3、极耳：极耳的主要作用是将内部正负极的电能传递到外部电路。聚合物电池极耳为正极为铝带、负极为镍带，考虑到与铝塑包装膜的密封，故在密封处极耳上带有一层极耳胶。同时由于正极铝带很容易断裂，故在加工、运输、储存、使用等过程中要特别注意防护。

为保证密封效果，极耳胶材质与包装膜内层材质基本一致，主要是PE类物质。

4、隔膜：放在正极极片与负极极片之间，隔膜的作用是将电池正负极隔开，防止两极直接短路。隔膜本身不导电，但电解质离子可以通过。

5、电解液：电解液在电池中作为能量传递的载体。锂离子电池电压高达3~4.2V，因此，电解质只能用有机溶剂，而不能用水溶液电解质(水的分解电压为1.23V)。

锂离子电池常用的锂盐有LiPF6、LiBF4、LiCl04，有机溶剂有PC(碳酸丙烯酯)、EC(碳酸乙烯酯)、BC(碳酸丁烯酯)、DMC(二甲基碳酸酯)、DEC(二乙基碳酸酯)、MEC(甲基乙烯碳酸酯)等。

用于锂离子电池的电解液要有以下特点：电导率高、化学及电化学稳定性高、可使用温度范围宽、安全性好、廉价等。

6、包装膜：聚合物电池采用铝塑复合膜包装，其至少分三层：中间层为铝层，起隔绝水分作用;外层为胶层，起保护铝不被外部环境氧化的作用;内层为胶层，起密封并防止电解液腐蚀铝层的作用。该铝塑膜采取冲压成型，制成需要的外壳形状。铝塑膜包装耐压能力较金属壳电池要差得多，电池内部短路等很容易造成气胀现象，严重者封口处会开裂。也正因为此，采取铝塑膜包装的电池安全性能要优于金属壳类电池。
