涂布工作要注意什么？
发布人：Jay
发布时间：2021-08-11
浏览次数：7629

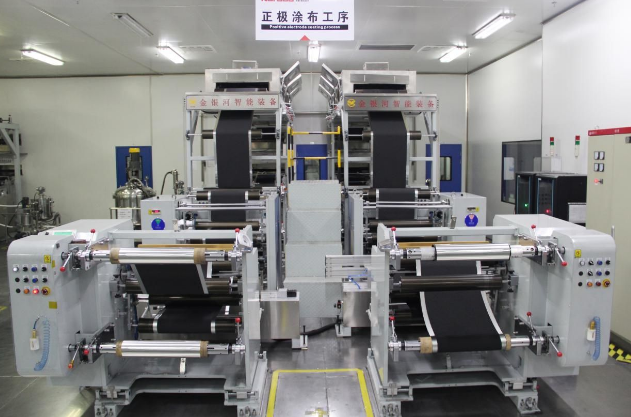

锂电池生产制造的涂布过程是把浆料涂敷到集流体上，干燥是将浆料中溶剂全部除去。锂电池极片涂布时，与一般的涂料涂布明显不同：浆料湿涂层较厚，浆料为牛顿型高粘度流体，流体流动是所需剪应力，随流速的改变而改变。涂布厚度的调整很难根据一个标准的方式进行，这也是涂布机涂布过程中的难点。它对操作者的熟练程度、经验要求很高。
极片涂布的准确度要求很高，厚度偏差约士3um，因此对设备要求很高。
涂布时要控制要点：
（1）要尽可能保证涂布的一致性，操作时应注意浆料粘度的变化、料斗上液面高度的变化、涂布速度的变化；
（2）铝箔上浆料薄层进入烤箱干燥，除去NMP溶剂（NMP沸点202℃，闪点95℃）。干燥过慢，涂层表面有流动性，厚度不稳定，干燥过快，表面形成PVDF膜层，内部的NMP溶剂挥发会造成表面层起皱现象，为保证NMP均匀蒸发，通常采用分段干燥，中间段温度最高。正极一般为100-130℃，负极若采用水性体系，干燥温度一般为75-90℃；还有干燥过程NMP挥发，涂布浆料的组成不断变化，所以配制浆料的NMP溶剂的量、升温方式和加热时间，对此都有影响；
（3）加热温度或时间不够，难以除去浆料中的液体，使部分粘结剂溶解，造成活性物质剥落；加热温度过高，则粘结剂发生晶化，也会使活性物质剥落，从而造成电芯内短路。另外，干燥温度和烘干时间不合适还会造成铝箔氧化和极片偏湿；
（4）涂布和干燥要做到首件三检-厚度、质量、尺寸符合要求，并定时检验对应的拉浆速度、烘烤时间、间隙等。
标签：
相关文章
相关产品
评论（0）
发表评论（ 您的电子邮件地址不会被公开。必填字段已标记为 * ）
